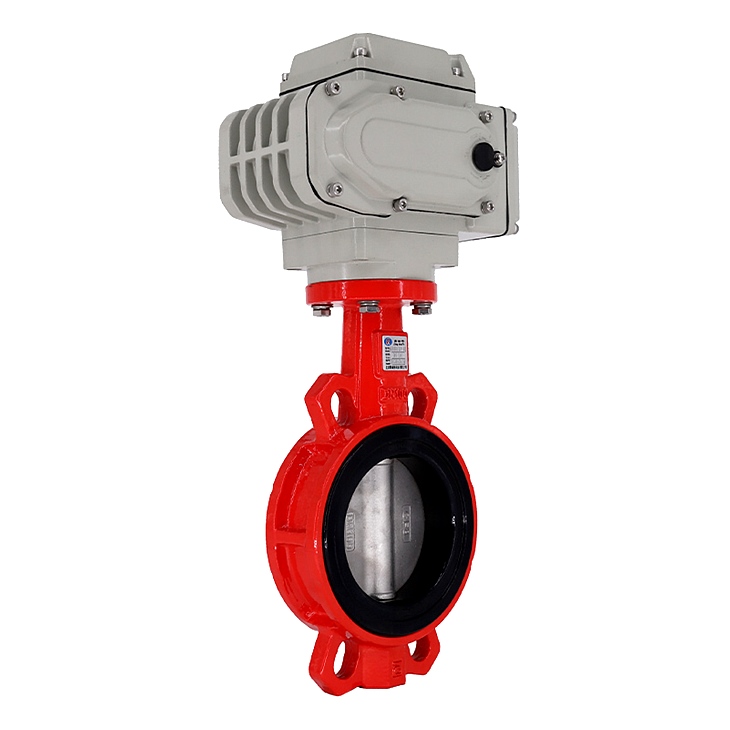

無靠背對夾式電動蝶閥產品規格

名稱：無靠背—對夾式電動蝶閥

型號：691D97A1X-10/16

規格：DN50-DN600

溫度：-10℃-120℃

壓力：PN10/16

驅動：電動、開關型、調節型

電壓：AC220V、AC380V、DC24V

閥體：球墨鑄鐵

閥板：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅

閥座：EPDM、NBR

閥軸：45#、SS416、SS304、SS316

用途：淡水、污水、海水、食品、藥品、多種油類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

產品介紹

一、定義與結構

無靠背—對夾式電動蝶閥是指蝶閥的閥體兩側沒有額外的支撐或靠背結構，而是直接通過法蘭或對夾方式連接在管道上。其結構相對簡單，主要由閥體、蝶板、電動執行器、密封件等組成。

二、工作原理

無靠背—對夾式電動蝶閥的工作原理是通過電動執行器驅動蝶板在閥體內旋轉，從而控制介質的流量、壓力或截斷介質。當電動執行器接收到控制信號時，它會驅動蝶板旋轉到指定的角度，以實現所需的流量控制或截斷功能。

三、應用場景差異

快速安裝和拆卸

有靠背—對夾式電動蝶閥：由于采用對夾式連接方式，安裝和拆卸方便快捷，適用于需要頻繁更換或維修的管道系統中。

手柄蝶閥：雖然法蘭連接方式相對復雜，但具有更高的穩定性和密封性能，適用于一般管道系統的長期穩定運行。

高精度控制

有靠背—對夾式電動蝶閥：適用于需要高精度控制的場合，如化工、電力、冶金等領域的自動化控制系統。

手柄蝶閥：適用于一般管道系統的流量調節和截止，如給排水系統、暖通空調系統等。
