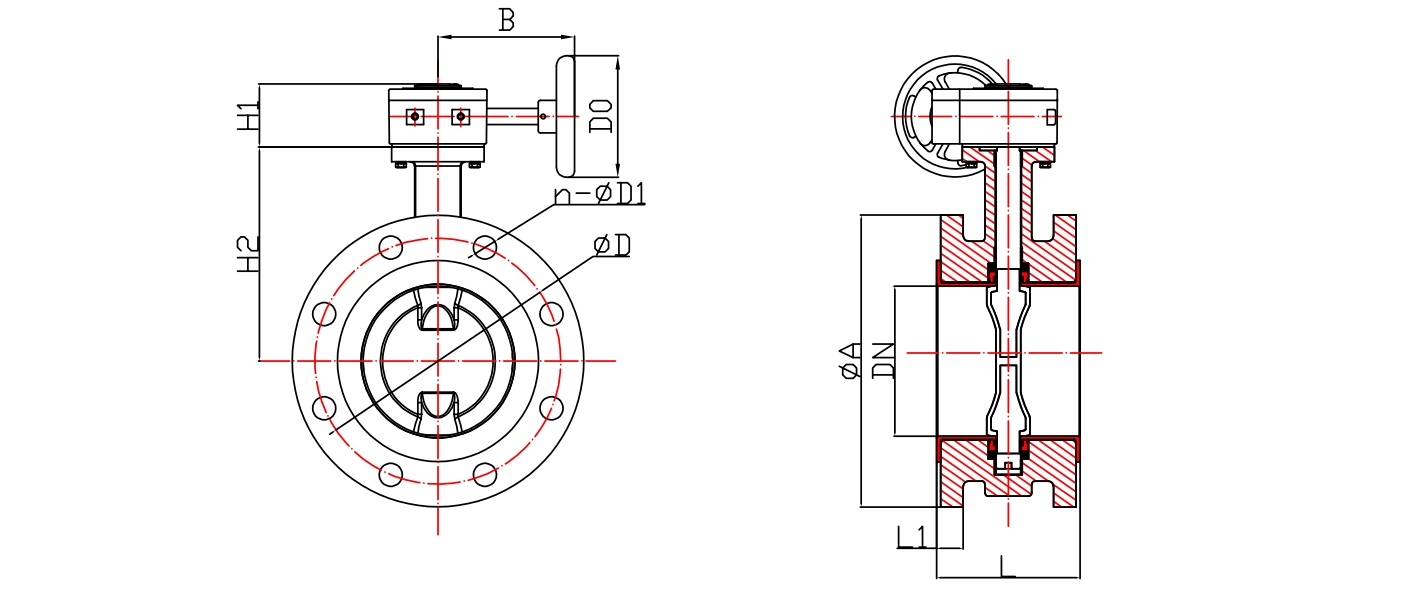

全襯法蘭式渦輪蝶閥規格

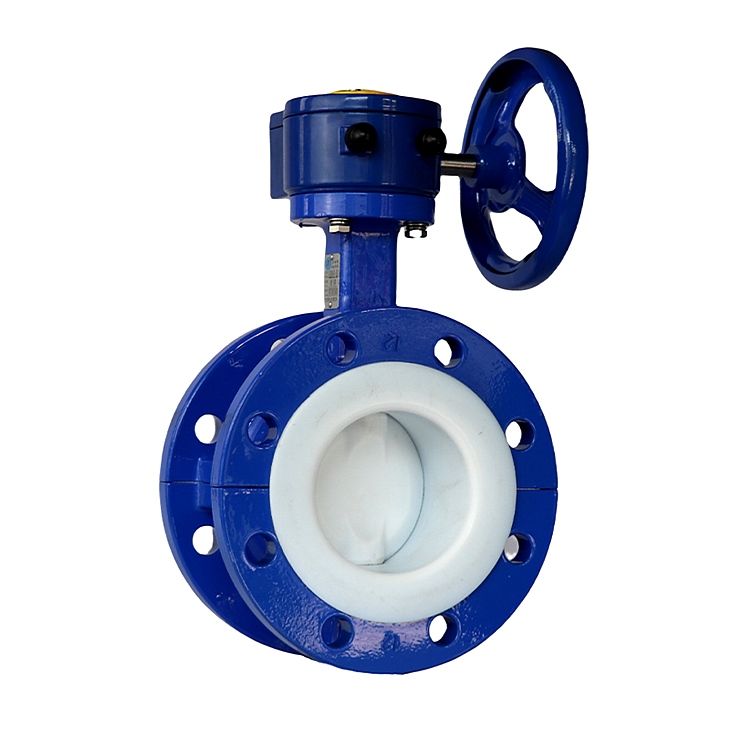

名稱：全襯法蘭式渦輪蝶閥

型號：625D341F4-10/16

規格：DN50-DN600

溫度：-10℃-150℃

壓力：PN10/16

驅動：鋁蝸輪，鐵蝸輪

閥體材質：WCB

閥板材質：WCB+PTFE，SS304+PTFE，SS316+PTFE，WCB+PFA  SS304+PFA  SS316+PFA   SS304   SS316  SS316L

閥座材質：PTFE

閥軸材質：SS416、SS304、SS316

用途：淡水、污水、海水、空氣、蒸汽、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）


產品介紹

全襯法蘭式渦輪蝶閥、全襯對夾式渦輪蝶閥以及全襯單夾式渦輪蝶閥，三者均屬于渦輪蝶閥的范疇，但在連接方式和結構上存在一定的區別。

全襯法蘭式渦輪蝶閥的閥體上帶有法蘭，與管道連接時，只需將閥門上端的法蘭與管道法蘭通過螺栓連接并緊固螺母即可。這種連接方式使得閥門與管道的連接更加牢固可靠，適用于高壓、高溫或振動較大的場合。法蘭連接的另一個優點是易于拆卸和維修，但相對而言，安裝時需要更多的空間和螺栓等連接件。

全襯對夾式渦輪蝶閥則沒有自帶的法蘭，而是通過使用雙頭螺栓將閥門夾在兩個管道法蘭之間。這種連接方式結構緊湊，占用空間小，安裝更為簡便快捷。然而，對夾式蝶閥的螺栓較長，對施工精度要求較高，如果兩側法蘭不對中，螺栓將承受較大的剪切力，可能導致閥門泄漏。此外，對夾式蝶閥一般不適用于管道末端或需要頻繁拆卸的場合。

全襯單夾式渦輪蝶閥在結構上介于法蘭式和對夾式之間，它采用單夾式設計，但具體連接方式可能因制造商和產品而異。一般來說，單夾式蝶閥也具有結構緊湊、安裝簡便的特點，同時可能具備更好的密封性能。

綜上所述，三種渦輪蝶閥各有千秋，選擇哪種類型主要取決于具體的使用場景、壓力溫度要求以及安裝維護的便捷性等因素。
