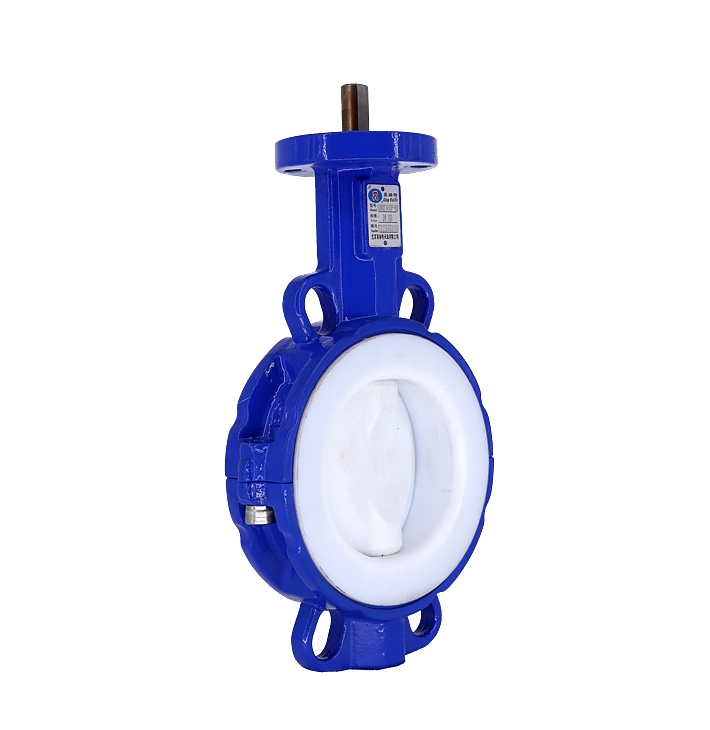

全襯對夾式無頭蝶閥產品規格

名稱：全襯對夾式無頭蝶閥

型號：624 D07A1F4-10/16

規格：DN40-DN700

溫度：-10℃-150℃

壓力：PN10/16

閥體材質：WCB

閥板材質：WCB+PTFE，SS304+PTFE，SS316+PTFE，WCB+PFA  SS304+PFA  SS316+PFA   SS304   SS316  SS316L

閥座材質：PTFE

閥軸材質：SS416、SS304、SS316

用途：淡水、污水、海水、空氣、蒸汽、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

產品介紹

全襯對夾式無頭蝶閥是一種特殊的閥門類型，以下是對其的詳細介紹：

一、定義與工作原理

全襯對夾式無頭蝶閥的啟閉件是蝶板，由閥桿帶動，在閥體內繞其自身的軸線旋轉90度，從而達到啟閉或調節的目的。由于蝶閥在管路中主要用來做切斷介質，因此全襯對夾式無頭蝶閥也具備這一功能。其“無頭”設計通常指的是沒有傳統的外露手柄或驅動裝置，可能是通過其他方式（如電動、氣動等）進行驅動。

二、特點與優勢

耐腐蝕性強：全襯設計意味著閥體和閥座等關鍵部位都采用了耐腐蝕的聚四氟乙烯材料，能夠有效防止介質對閥門的腐蝕，延長使用壽命。

密封性好：由于采用了襯膠等軟密封材料，全襯對夾式無頭蝶閥在關閉狀態下能夠形成良好的密封，有效防止介質泄漏。

流體阻力小：蝶閥的閥盤通常采用流線型設計，流體通過閥門時的阻力較小，能夠減少能源消耗。

結構簡單、重量輕：對夾式連接使得閥門結構更加緊湊，重量更輕，便于安裝和維護。

適應性強：全襯對夾式無頭蝶閥可適用于多種介質和工況，包括腐蝕性介質、高溫介質等。

三、應用領域

全襯對夾式無頭蝶閥由于其出色的性能和便捷的安裝方式，在多個領域得到廣泛應用：

工業管道控制：在石油化工、電力、冶金等行業中，全襯對夾式無頭蝶閥可用于各種工業管道系統中，實現流量的精確控制。

建筑給排水系統：在建筑物的給排水系統中，該閥門可用于控制水流、污水和其他液體的流量，保證系統的正常運行。
