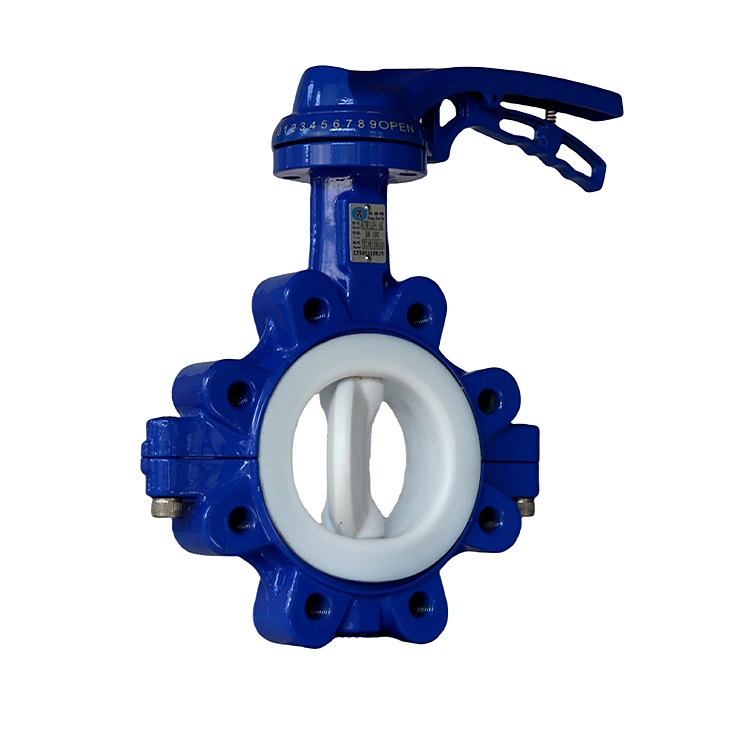

全襯單夾式無頭蝶閥無頭蝶閥規格

名稱：全襯單夾式無頭蝶閥

型號：627 D7L1F4-10/16

規格：DN50-DN150

溫度：-10℃-150℃

壓力：PN10/16

驅動：鋁手柄

閥體材質：WCB

閥板材質：WCB+PTFE，SS304+PTFE，SS316+PTFE，WCB+PFA  SS304+PFA  SS316+PFA   SS304   SS316  SS316L

閥座材質：PTFE

閥軸材質：SS416、SS304、SS316

用途：淡水、污水、海水、空氣、蒸汽、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）


產品介紹

全襯單夾式無頭蝶閥，作為一款集高效性能與廣泛應用于一體的流體控制設備，以其獨特的單夾式設計與卓越的密封性能，在眾多工業領域中脫穎而出。該閥門采用創新的單夾式結構，不僅簡化了安裝流程，還增強了系統的整體穩定性，使得維護更加便捷。

在材質選擇上，全襯單夾式無頭蝶閥展現了極高的靈活性。閥體選用優質的WCB材質，確保了閥門的強度和耐腐蝕性。而閥板則提供了多種材質組合，包括WCB+PTFE、SS304+PTFE、SS316+PTFE等，以及PFA與不銹鋼的多種選擇，滿足不同介質的輸送需求，如淡水、污水、海水、空氣、蒸汽、食品、藥品乃至多種腐蝕性油類、酸類、堿類和鹽類。這些材質的結合，不僅延長了閥門的使用壽命，還確保了流體傳輸?shù)陌踩c純凈。

尤為值得一提的是，該閥門采用了PTFE作為閥座材質，這種材料以其卓越的耐化學腐蝕性和低溫穩定性而聞名，確保了閥門在-10℃至150℃的廣泛溫度范圍內均能保持良好的密封效果，有效防止介質泄漏，保障了生產環境的安全與衛生。同時，其耐高壓特性也使其在高壓工況下能夠穩定運行，為流體控制系統提供了堅實的后盾。

操作方面，全襯單夾式無頭蝶閥配備了符合人體工程學原理的鋁制手柄，使操作人員能夠輕松、準確地控制閥門的開啟與關閉。無論是在日常操作還是緊急處理中，都能迅速響應，確保流體控制的靈活性和準確性。此外，該閥門還具備結構緊湊、重量輕的特點，便于在狹小空間內進行安裝和調試。
