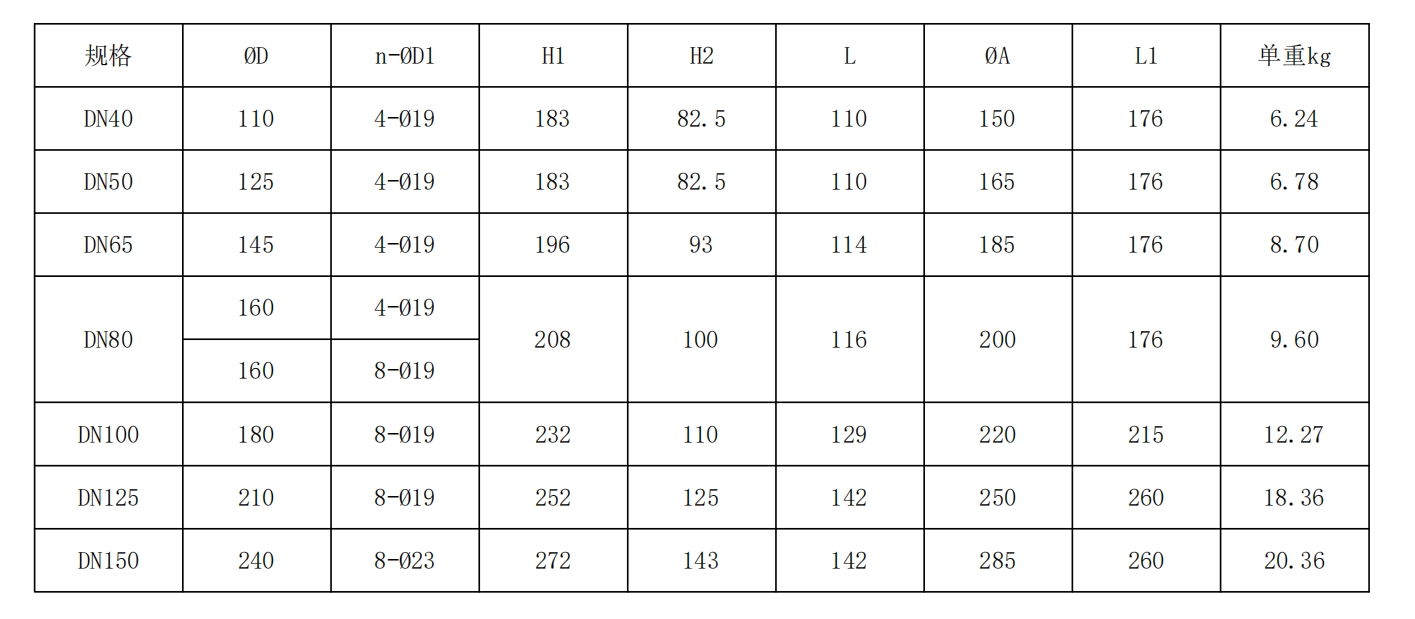

法蘭式手柄蝶閥產品規格
名稱：法蘭式手柄蝶閥
型號：623D41X-10/16
規格：DN40-DN150
溫度：-10℃ - 120℃
壓力：PN10/16
驅動：鋁手柄
閥體、球墨鑄鐵、WCB
閥板：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅
閥座：EPDM、耐熱EPDM、耐磨EPDM、NBR、VITON
閥軸：45#、SS416、SS304、SS316
用途：淡水、污水、海水、食品、藥品、多種油類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹

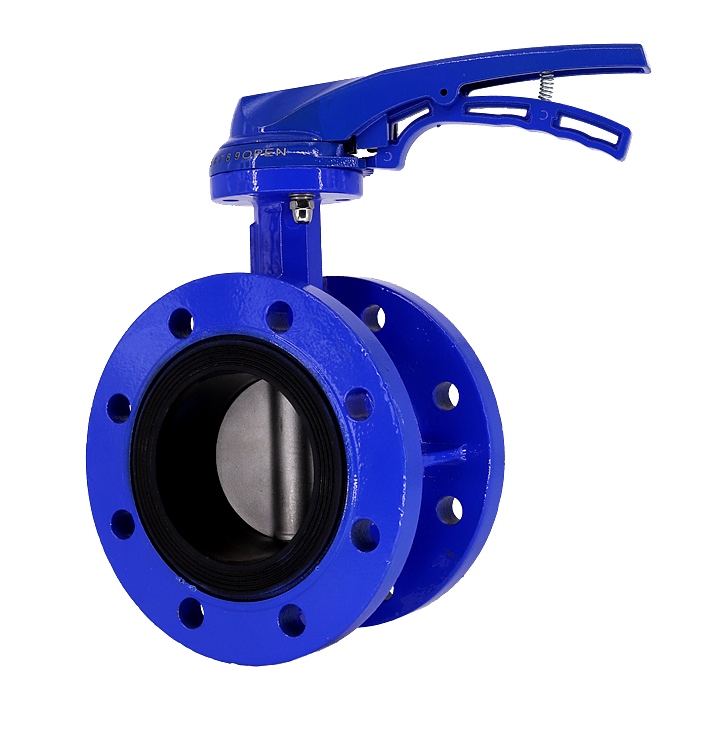

法蘭式手柄蝶閥是一種常見的流體控制設備
一、結構特性
法蘭式手柄蝶閥主要由閥體、蝶板、閥桿、密封件和法蘭等部件組成。閥體是閥門的主體部分，通常采用鑄造或鍛造工藝制造，具有堅固的結構和良好的密封性能。蝶板作為控制流體通斷的關鍵部件，通過閥桿的旋轉實現開啟和關閉動作。
二、密封結構
法蘭式手柄蝶閥的密封性能主要依賴于蝶板與閥座之間的緊密貼合。在關閉狀態下，蝶板與閥座之間的密封面受到流體壓力的作用，形成可靠的密封。密封面通常采用堆焊鈷基硬質合金或采用聚四氟乙烯、合成橡膠等彈性材料，以提高密封性能和耐磨損性能。
三、操作方式
法蘭式手柄蝶閥通過手柄控制閥桿的旋轉，從而帶動蝶板在閥體內轉動。手柄的設計符合人體工程學原理，便于操作人員使用。同時，手柄的旋轉角度通常為90度，使得閥門的開啟和關閉操作更加迅速和方便。
四、連接方式：
法蘭式手柄蝶閥采用法蘭連接方式，便于與管道系統進行連接和拆卸。法蘭連接具有結構簡單、連接可靠、安裝方便等優點。
綜上所述，法蘭式手柄蝶閥具有節約空間、操作簡便、密封性好、耐腐蝕和流量調節性能優越等優點，同時其結構特性也使其能夠適應多種工況條件。然而，在使用時需要注意其壓力限制和溫度限制，以確保閥門的正常工作和延長使用壽命。
