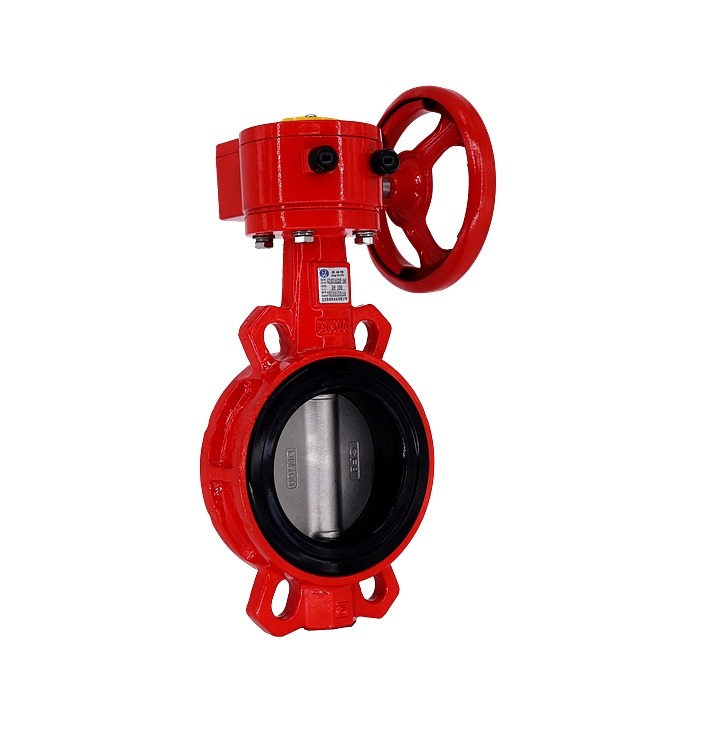

無靠背對夾式蝸輪蝶閥產品規格
名稱：無靠背—對夾式蝸輪蝶閥
型號：621D37A1X-10/16
規格：DN50-DN600
溫度：-10℃-120℃
壓力：PN10/16
驅動：鋁蝸輪、鐵蝸輪
閥體：球墨鑄鐵
閥板：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅。
閥座：EPDM、NBR、
閥軸：45#、SS416、SS304、SS316
用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
一、結構設計
1.無靠背對夾蝸輪蝶閥
閥體設計簡潔，無額外的靠背結構。
對夾式連接，閥門直接夾持在管道法蘭之間，無需使用螺栓進行固定。
蝸輪驅動裝置用于控制蝶板的啟閉，結構緊湊且輕便。
2.有靠背對夾蝸輪蝶閥
閥體后部設計有靠背結構，增強了閥門的穩定性和耐用性。
同樣采用對夾式連接方式，但由于靠背的存在，整體結構相對復雜。
蝸輪驅動裝置同樣用于控制蝶板的啟閉，但可能因靠背結構而有所調整。
二、應用場景
1.無靠背對夾蝸輪蝶閥
由于其結構簡潔、輕便，適用于對空間要求較高的場合。
常用于一般流體控制系統，如供水、排水、暖通空調等。
適用于需要快速啟閉和流量調節的場合，因其操作簡便且反應迅速。
2.有靠背對夾蝸輪蝶閥
由于其結構更加穩定，適用于對閥門穩定性要求較高的場合。
常用于高壓、高溫或腐蝕性介質等惡劣工況下的流體控制。
適用于需要長期穩定運行且對泄漏要求嚴格的場合，因其密封性能更加優越。
三、性能特點
1.無靠背對夾蝸輪蝶閥：結構緊湊，重量輕，便于安裝和維護，流量調節靈活，操作簡便，成本相對較低，適用于一般流體控制系統。
2.有靠背對夾蝸輪蝶閥
結構穩定，耐用性強，密封性能優越，適用于高壓、高溫或腐蝕性介質，成本相對較高，但適用于對性能要求較高的場合。
