有靠背單夾式發訊蝸輪蝶閥產品規格

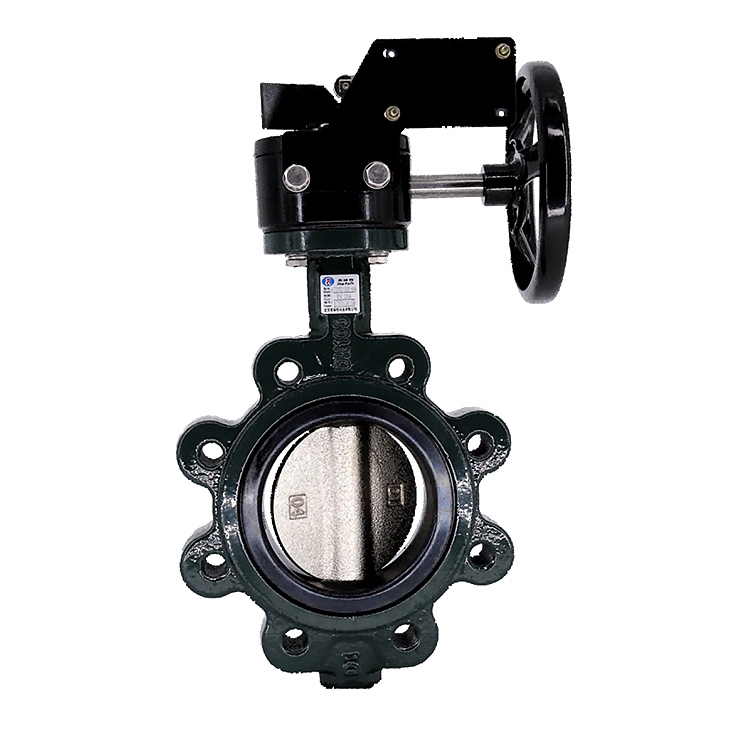

名稱：有靠背單夾式發訊蝸輪蝶閥

型號：671D7A1X-10/16

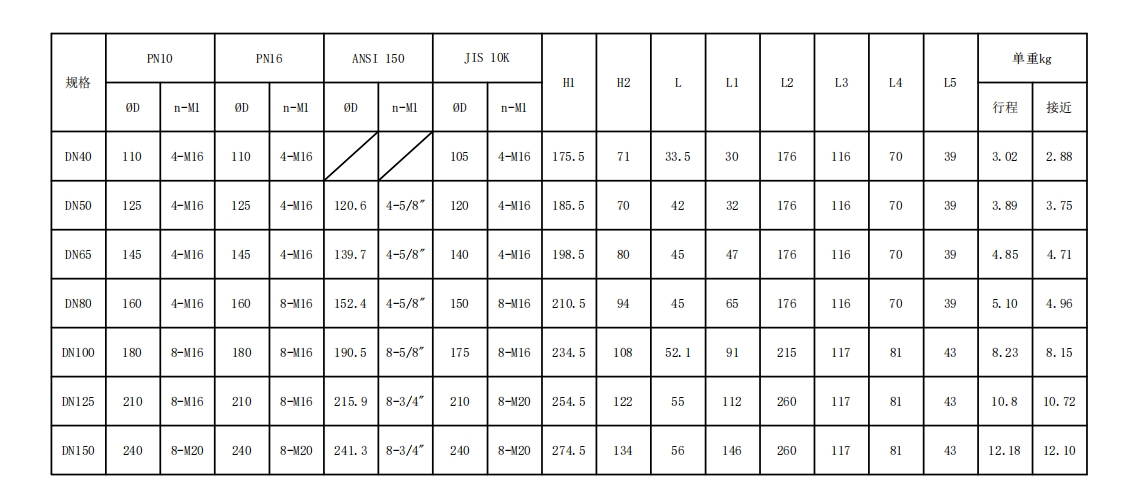

規格：DN50-DN150

溫度：-10℃-120℃

壓力：PN10/16

驅動：鋁手柄 帶接近開關/行程開關

閥體、球墨鑄鐵

閥板：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅

閥座：EPDM、NBR。

閥軸：45#、SS416、SS304、SS316

用途：淡水、污水、海水、多種油類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

產品介紹

有靠背-單夾式發訊蝸輪蝶閥是一種結合了多種優點的閥門類型，以下是對其的詳細介紹：

一、結構特點

單夾式設計：

閥門采用單夾式連接方式，這種結構使得閥門在安裝時更加簡便快捷，同時也節省了安裝空間。

有靠背結構：

閥門內部設計有靠背結構，這種設計不僅增強了閥門的整體強度，還提高了閥門的穩定性和耐用性。

蝸輪傳動機構：

閥門通過蝸輪傳動機構進行操作，這種機構具有操作輕便、省力且傳動效率高的特點。同時，蝸輪傳動機構還具有自鎖功能，能夠在一定程度上防止閥門因外力作用而意外開啟或關閉。

發訊功能：

閥門配備有發訊裝置，能夠?qū)崟r(shí)監測閥門的開關狀態，并將信號傳遞給控制系統。這使得閥門在自動化控制系統中具有更高的可靠性和準確性。

二、性能特點

密封性能優越：

閥門采用高性能的密封材料，如NBR、PTFE等，確保了良好的密封效果。這有助于防止流體泄漏，確保管道系統的安全和穩定運行。

流量調節范圍廣：

閥門可以通過旋轉蝸輪機構來調節蝶板的開啟程度，從而實現對流量的精確控制。其流量調節范圍廣，能夠滿足不同工況下的流量需求。

耐腐蝕性強：

閥門通常采用不銹鋼等耐腐蝕材質制成，能夠抵御多種腐蝕性介質的侵蝕。這延長了閥門的使用壽命，降低了維護成本。

操作簡便：

由于采用了蝸輪傳動機構，閥門的操作變得非常簡便。只需輕輕旋轉蝸輪手柄，即可實現閥門的開啟和關閉。

三、應用場景

有靠背-單夾式發訊蝸輪蝶閥廣泛應用于石油、化工、水處理、食品、醫藥等行業的管道系統中。特別是在需要實時監測閥門開關狀態、精確調節流量以及承受一定壓力的場合中，這種閥門具有獨特的優勢。例如：

化工行業：

用于輸送酸、堿、鹽和有機物等介質，確保管道系統的安全和穩定運行。

水處理行業：

用于污水處理設備和供水系統，實現對水流的精確控制和調節。

食品和醫藥行業：

用于確保流體不受污染，并在工藝過程中控制流量和溫度。

四、注意事項

在安裝和使用過程中，應確保閥門的安裝位置正確，避免受到過大的外力沖擊。

定期檢查閥門的密封性能和傳動機構是否正常工作，如有異常應及時維修或更換。

在選擇閥門時，應根據實際工況和介質特性選擇合適的材質和型號。
