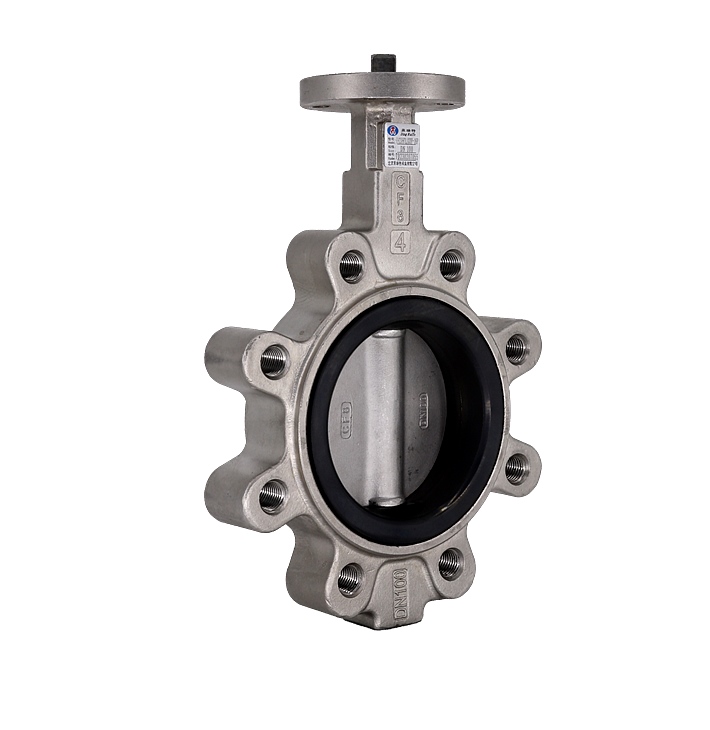

有靠背—不銹鋼單夾式無頭蝶閥產品規格
名稱：有靠背—不銹鋼單夾式無頭蝶閥
型號：622D07L1X-10/16
規格：DN50-DN800
溫度：-10℃-120℃
壓力：PN10/16
閥體材質：SS304、SS316、SS316L
閥板材質：SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅
閥座材質：EPDM、耐熱EPDM、耐磨EPDM、NBR、PTFE、VITON、硅膠
閥軸材質：45#、SS416、SS304、SS316
用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
一、定義與結構
有靠背不銹鋼單夾式無頭蝶閥是一種采用不銹鋼材料制成的、具有靠背結構的、通過單夾式連接方式的、且沒有傳統閥桿頭部的蝶閥。其結構主要包括閥體、蝶板、閥桿、靠背結構以及單夾式連接部件等。
二、工作原理
該閥門的工作原理是通過旋轉閥桿來帶動蝶板在閥體內進行旋轉，從而實現對流體通道的開啟或關閉。
三、性能特點
耐腐蝕性強：由于采用不銹鋼材料制成，因此該閥門具有優異的耐腐蝕性能，能夠適應各種腐蝕性介質的要求。
結構簡單：閥門的結構設計相對簡單，部件數量少，易于制造和維修。
重量輕：無頭設計和輕質的材料使得閥門的整體重量減輕，便于安裝和運輸。
密封可靠：采用彈性材料制成的密封圈和獨特的靠背結構，確保了閥門在關閉狀態下的密封性能。
操作方便：閥門的開關操作簡便快捷，只需旋轉90度即可實現開閉，提高了工作效率。
四、應用場景
有靠背不銹鋼單夾式無頭蝶閥因其優異的性能和廣泛的應用領域，被廣泛應用石油化工、水處理、造紙、食品加工、制藥等行業中。它可以用作管道的控制和截斷裝置，以滿足各種流體介質的要求。特別是在需要高耐腐蝕性和高密封性能的場合中，該閥門更是具有不可替代的優勢。
