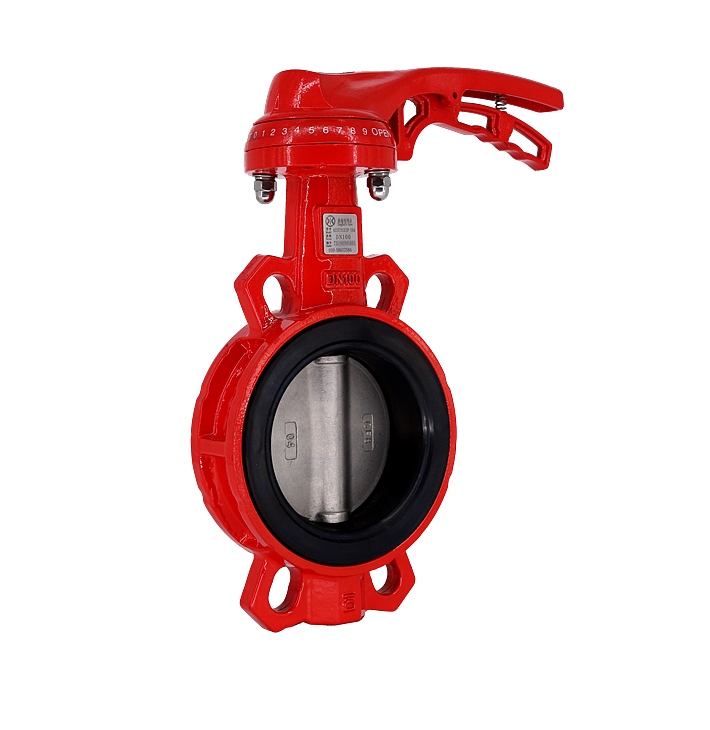

無靠背對夾式手柄蝶閥產品規格
名稱：無靠背—對夾式手柄蝶閥
型號：621 D7A1X-10/16
規格：DN50-150
溫度：-10℃-120℃
壓力：PN10/16
驅動：鋁手柄
閥體、球墨鑄鐵
閥板：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅
閥座：EPDM、NBR
閥軸：45#、SS416、SS304、SS316
用途：淡水、污水、海水、食品、藥品、多種油類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）

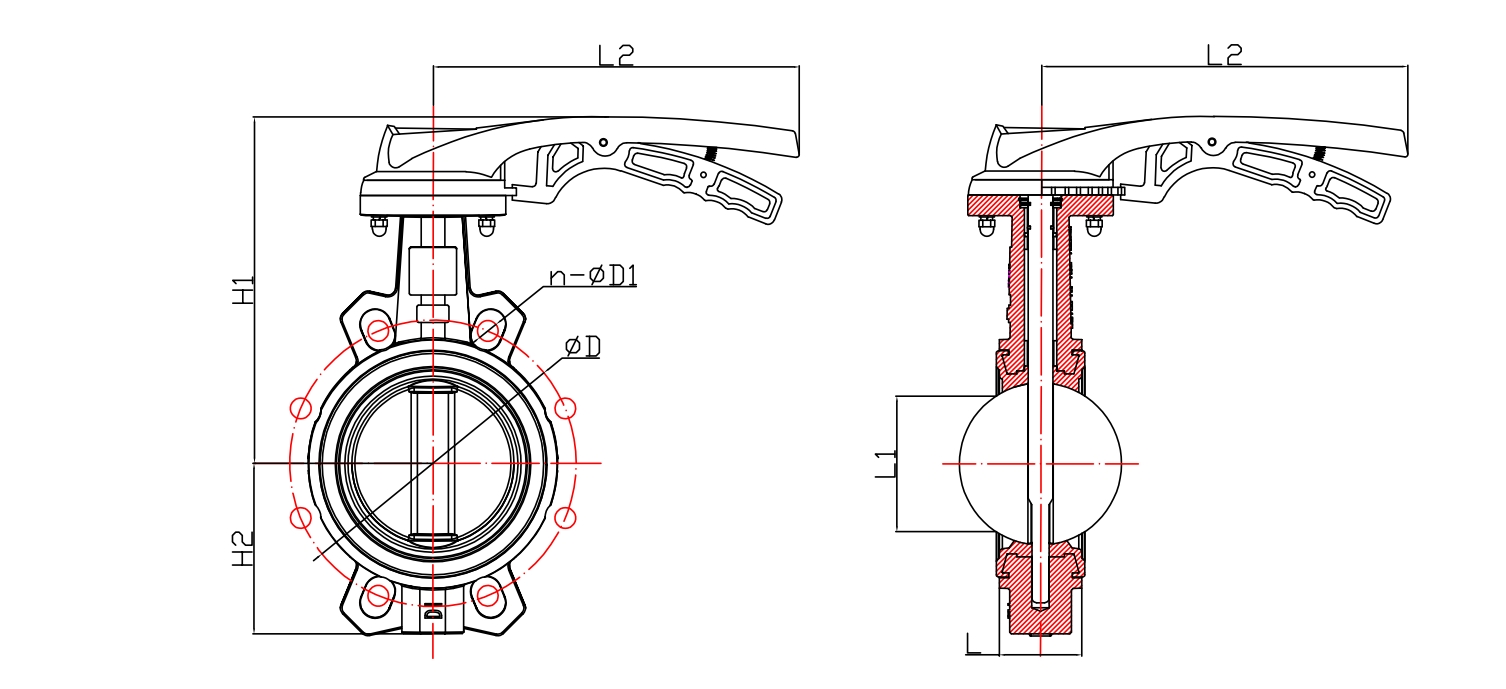

GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
一、結構特點
對夾式連接、手柄操作、無靠背結構
二、工作原理
當?shù)逍D(zhuǎn)至與閥體密封面平行時，閥門處于全開狀態；當?shù)逍D(zhuǎn)至與閥體密封面垂直時，閥門則處于關閉狀態。在關閉狀態下，蝶板與閥座之間的密封面受到流體壓力的作用，形成可靠的密封。
三、性能優勢
1.結構簡單：
閥門整體結構簡單，部件數量少，易于制造和維修。
無靠背結構進一步簡化了閥門的內部結構，降低了故障率。
2.操作簡便：
手柄設計使得閥門的開關操作非常簡便，提高了工作效率。
閥門可安裝在任何位置，便于操作人員的操作和維護。
3.流體阻力?。?/span>
閥門整體結構緊湊，流體通道流暢，減少了流體在閥門中的阻力。
四、應用場景
無靠背對夾式手柄蝶閥因其優異的性能和廣泛的應用領域，被廣泛應用于各種工業場合中。例如，在石油化工、天然氣、電力、冶金、食品加工、制藥等行業中，它可以用作管道的控制和截斷裝置，以滿足各種流體介質的要求。特別是在需要操作簡便、耐腐蝕性強和流體阻力小的場合中，該閥門更是具有不可替代的優勢。
