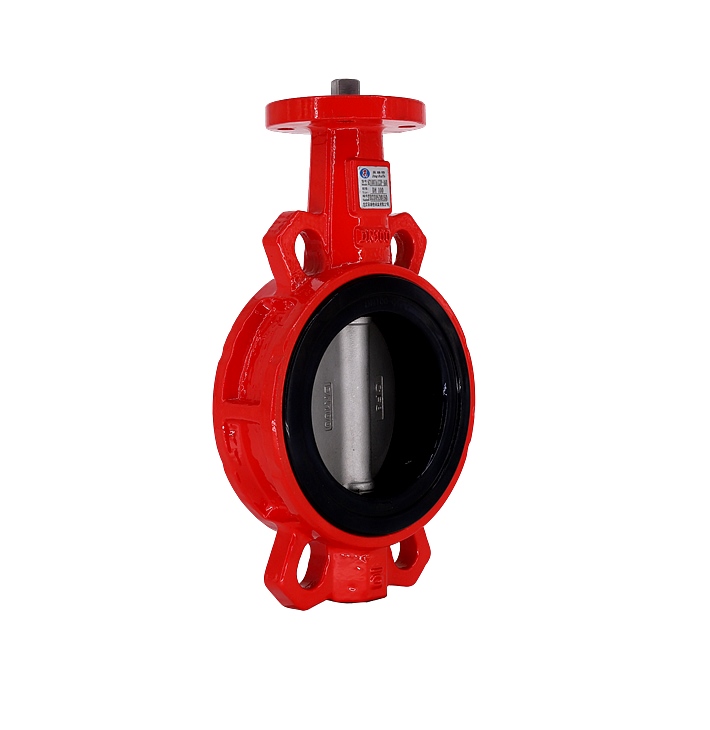

無靠背對夾式無頭蝶閥產品規格
名稱：無靠背對夾式無頭蝶閥
型號：621D07A1X-10/16

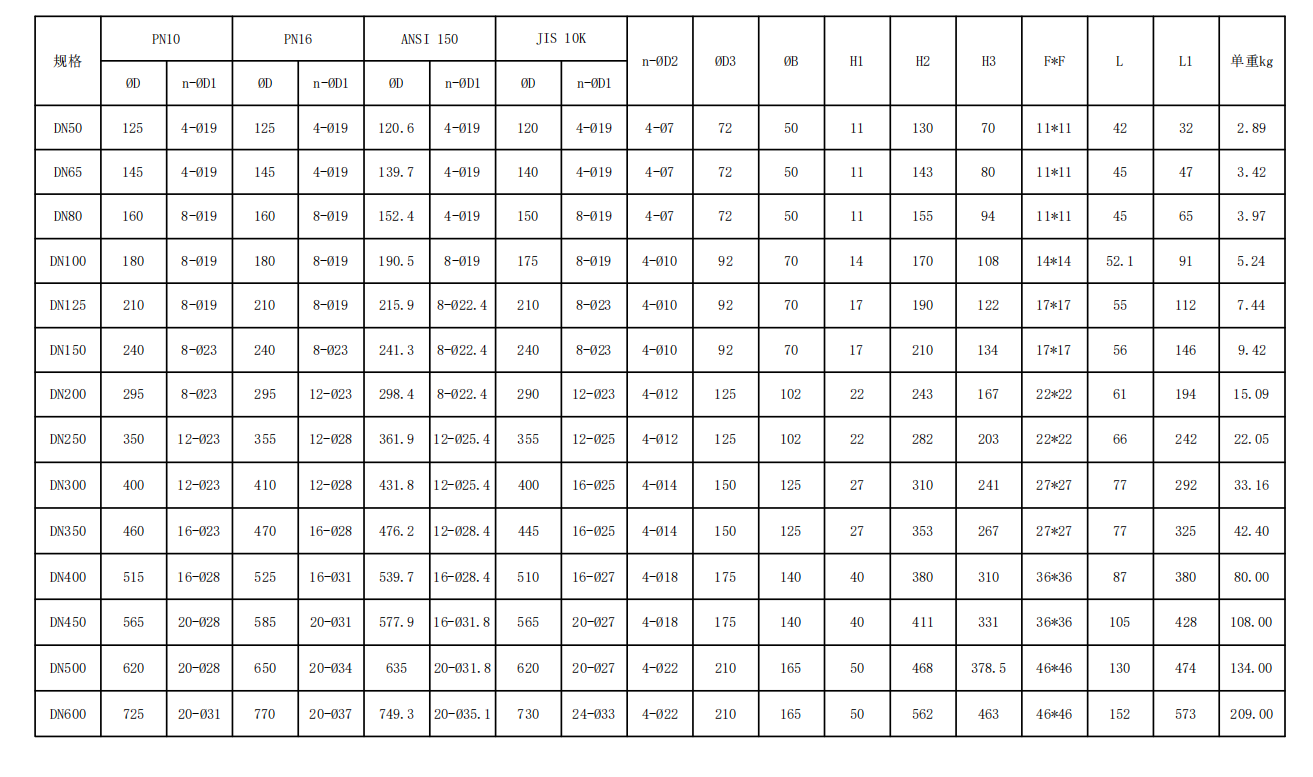

規格：DN50-DN600
溫度：-10℃-120℃
壓力：PN10/16
閥體材質：球墨鑄鐵
閥板材質：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅
閥座材質：EPDM、NBR
閥軸材質：45#、SS416、SS304、SS316
用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
一、基本概念
無靠背對夾式無頭蝶閥是一種特殊類型的蝶閥，其特點在于沒有傳統的靠背結構，且蝶板設計獨特，這種閥門通過閥體中的圓盤形蝶板圍繞中軸線做旋轉運動來完成開啟或關閉閥門的操作。
二、工作原理
無靠背對夾式無頭蝶閥的工作原理與其他蝶閥類似，主要依靠蝶板的旋轉來控制流體的通斷。當?shù)逍D(zhuǎn)至與閥體平行時，閥門處于全關狀態；當?shù)逍D(zhuǎn)至與閥體垂直時，閥門處于全開狀態；而當?shù)逍D(zhuǎn)至任意角度時，閥門則處于半開閉狀態，可以對管道中的介質流量進行調節。

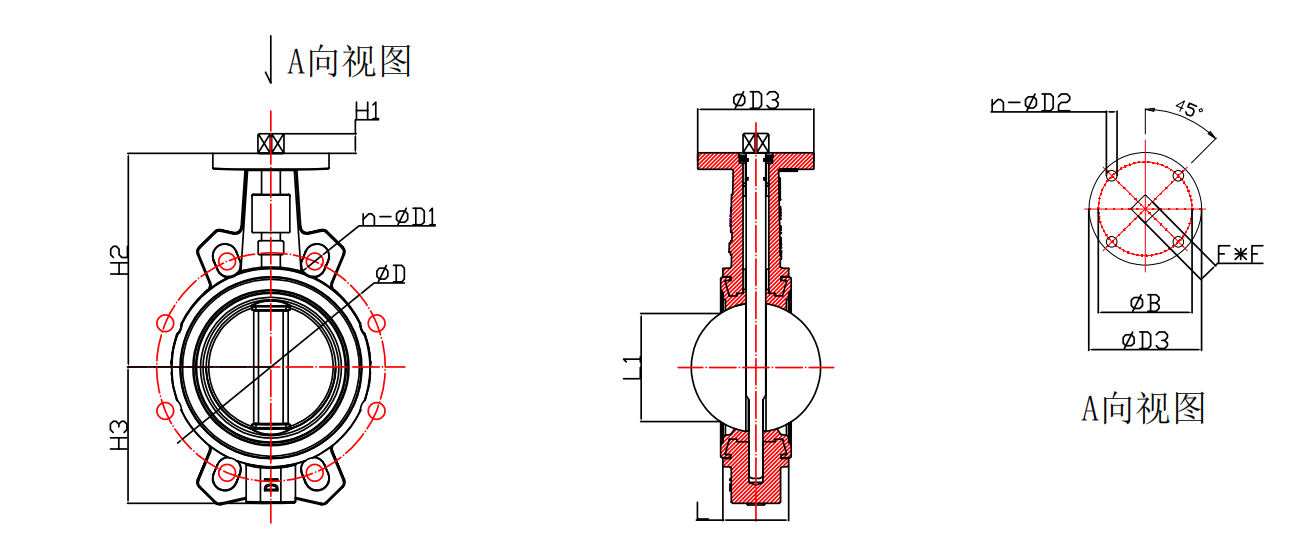

三、結構特點
無靠背設計：傳統的蝶閥通常具有靠背結構，用于支撐蝶板并防止其過度旋轉。然而，無靠背對夾式無頭蝶閥則沒有這種結構，使得閥門更加緊湊且易于安裝。
對夾式連接：該閥門采用對夾式連接方式，即閥門通過雙頭螺栓連接在兩管道法蘭之間。這種連接方式使得閥門在安裝和拆卸時更加方便快捷。
無頭蝶板：蝶板設計獨特，沒有突出的頭部，使得閥門在關閉時更加平整且密封性能更好。
四、應用領域
無靠背對夾式無頭蝶閥由于其獨特的設計和優越的性能，在各種領域得到廣泛應用。以下是一些主要的應用領域：
工業管道控制：在石油化工、電力、冶金等行業中，該閥門可用于各種工業管道系統中，用于控制流體的流量和壓力。
建筑給排水系統：在建筑物的給排水系統中，該閥門可用于控制水流、污水和其他液體的流量，確保系統的正常運行。
自動化控制系統：在自動化控制系統中，該閥門可與傳感器和執行機構配合使用，實現對流體流量、壓力和溫度等參數的精確控制。
